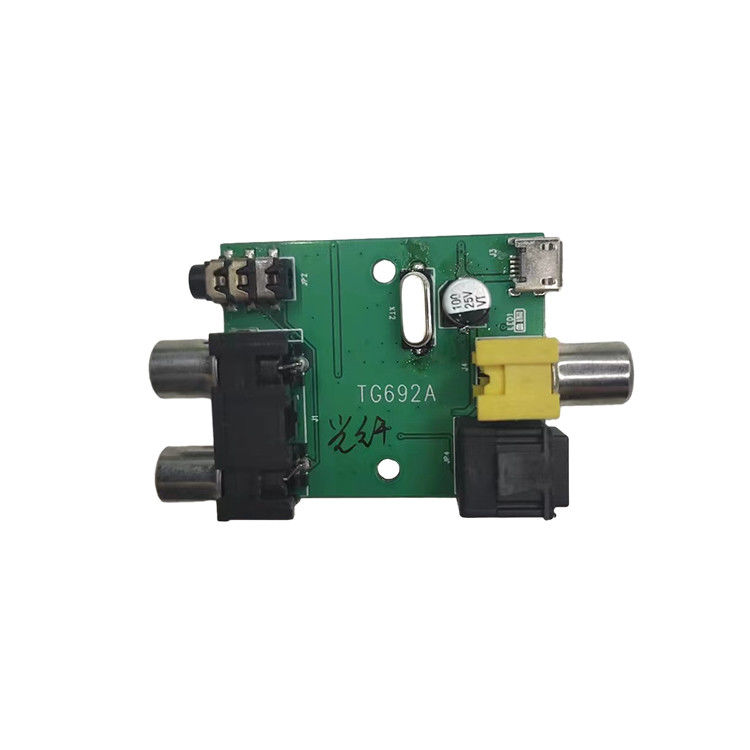

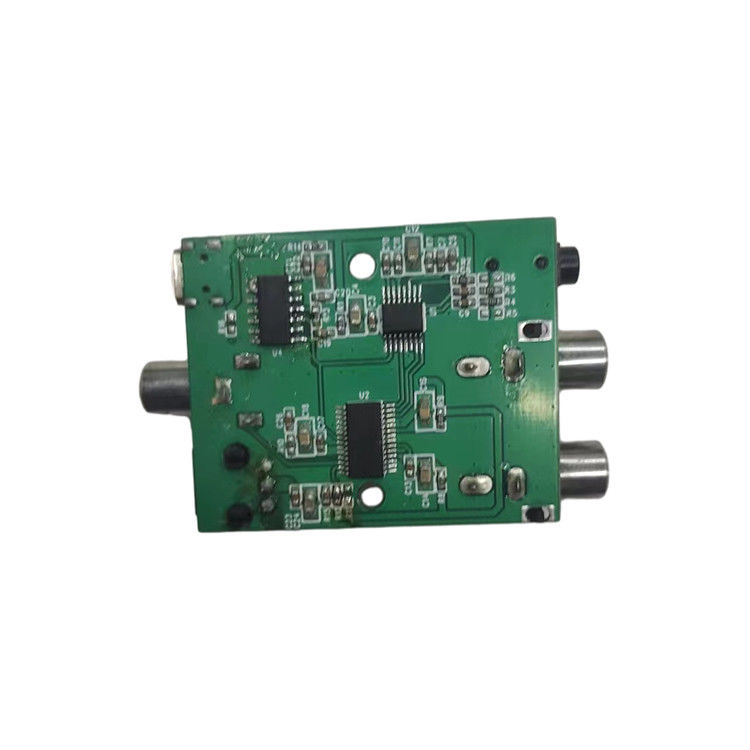

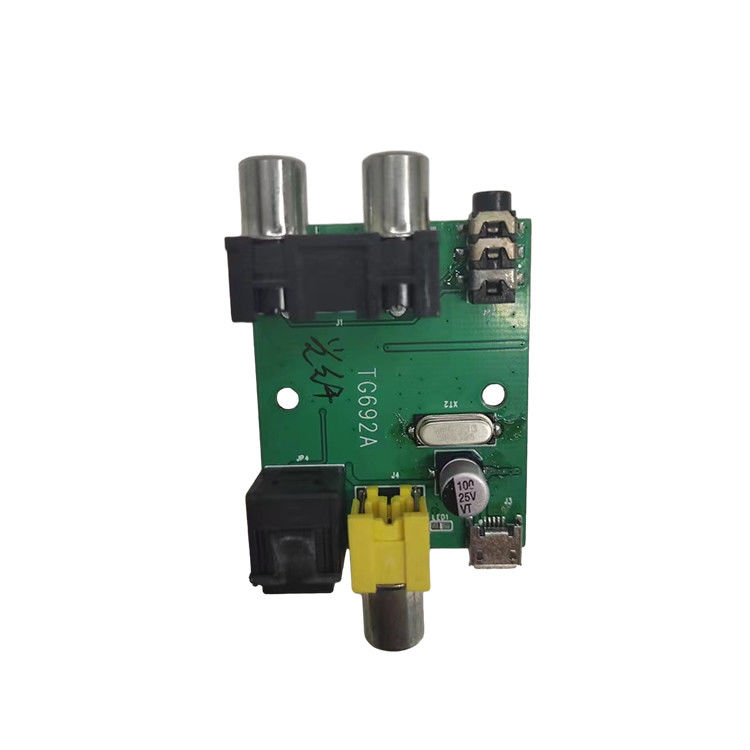

অ্যানালগ অডিও থেকে ডিজিটাল ট্রান্সমিটার সমাধান বিকাশ পিসিবিএ
এনএক্স৮৪০৬ একটি সিঙ্গেল-চিপ সিএমওএস ডিভাইস যা আইইসি ৬০৯৫৮, এস/পিডিআইএফ, ইআইএজে সিপি১২০১, বা এইএস৩ ইন্টারফেস স্ট্যান্ডার্ড অনুযায়ী ফাইবার অপটিক এবং কোঅক্সিয়াল ডিজিটাল অডিও ট্রান্সমিশন আউটপুট প্রেরণ এবং ডিকোড করে।এনএক্স ৮৪০৬-এর ক্ষমতা সফটওয়্যার মোডে বা হার্ডওয়্যার মোডে অপশনাল কন্ট্রোল পোর্ট বা অপশনাল পিনের মাধ্যমে ব্যাপক নিয়ন্ত্রণ সম্পাদন করতে. চ্যানেলের অবস্থা তথ্য একটি বাফারে একত্রিত করা হয়, এটি পড়া এবং অ্যাক্সেস করা সহজ করে তোলে।
নিম্ন জিটার ঘড়ির পুনরুদ্ধার প্রক্রিয়াটি আগত AES3 স্ট্রিম থেকে একটি খুব পরিষ্কার পুনরুদ্ধার ঘড়ি তৈরি করে।স্বতন্ত্র অপারেশন মাইক্রোকন্ট্রোলার ছাড়াই সিস্টেমগুলিকে চ্যানেলের অবস্থা ডেটার জন্য ডেডিকেটেড আউটপুট পিন অপারেশন ব্যবহার করতে দেয়
এনএক্স 8406 এসএসওপি 28 প্যাকেজিং লক্ষ্য অ্যাপ্লিকেশন গ্রহণ করে যার মধ্যে রয়েছে এ / ভি ট্রান্সমিটার, সিডি-আর, ডিভিডি ট্রান্সমিটার, মাল্টিমিডিয়া স্পিকার, ডিজিটাল মিশ্রণ কনসোল, বিশেষ প্রভাব প্রসেসর, সেট-টপ বক্স, কম্পিউটার,এবং গাড়ি অডিও সিস্টেম
বৈশিষ্ট্য
◆ EIAJ CP1201, IEC-60958, AES3 S/PDIF, এবং AES3 ইন্টারফেস স্ট্যান্ডার্ড সমর্থন করে
◆+3.3V~5.0V পাওয়ার সাপ্লাই (VD)
◆ +3.3V~5.0V পাওয়ার সাপ্লাই (VL)
◆ 3 ডিজিটাল অডিও ইনপুট ফাইবার অপটিক এবং সমাক্ষ একযোগে সংক্রমণ এবং আউটপুট 32-192KHz স্যাম্পলিং হার
◆ মুটিবিট ডাব্লু ০ মডুলেটর
◆ 105 ডিবি গতিশীল পরিসীমা
◆ -90dB মোট হারমোনিক বিকৃতি + সংকেত-শব্দ অনুপাত
◆ ঘড়ির কম্পন কম অনুভূতিশীল
◆ রৈখিক ফিল্টারিং আউটপুট
