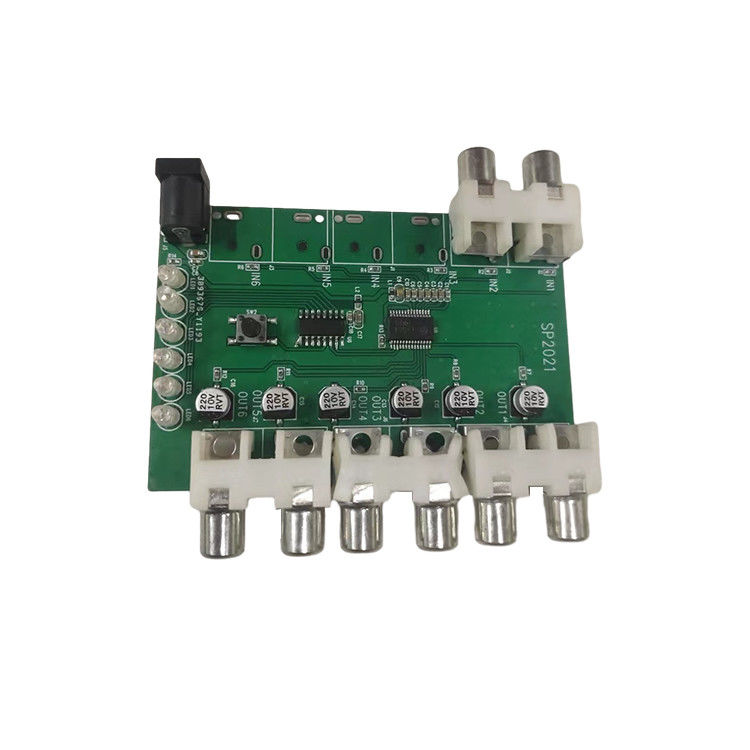

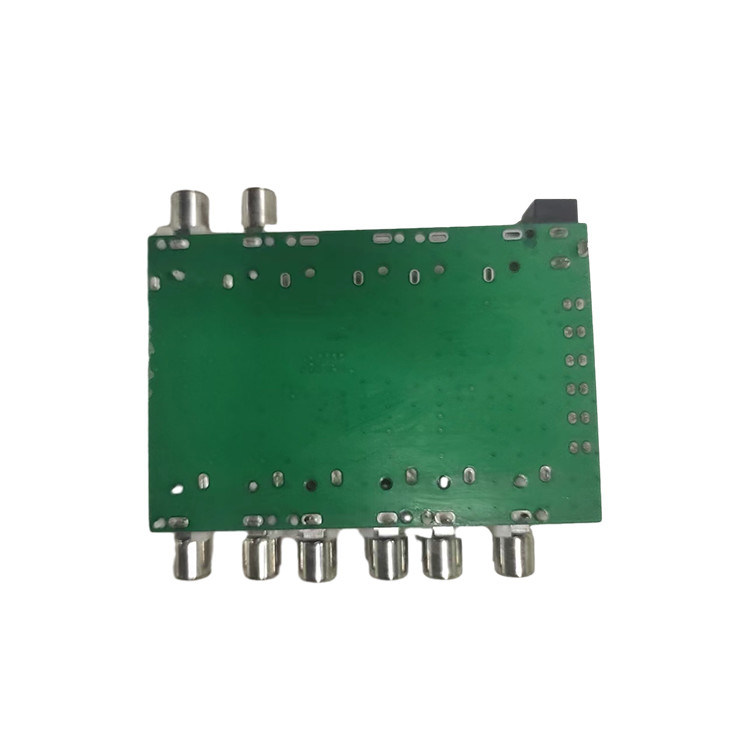

এভি ডিস্ট্রিবিউটর সলিউশন ডেভেলপমেন্ট পিসিবিএ
এই পণ্যটি অডিও এবং ভিডিও বিতরণ প্রসেসিং চিপ NX9262 গ্রহণ করে,যা I2C ডিজিটাল ইন্টারফেসের মাধ্যমে কোর প্রসেসরের মাধ্যমে অডিও এবং ভিডিও সংকেতগুলির একটি সেটকে অডিও এবং ভিডিও আউটপুটগুলির একটি সেটে রুট করে এবং উচ্চ-কার্যকারিতা নিয়ন্ত্রণ প্রসেসরের NX6316এর সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে স্যাটেলাইট সেট-টপ বক্স, হাই ডেফিনিশন টেলিভিশন (এইচডিটিভি), ব্যক্তিগত ভিডিও রেকর্ডার (পিভিআর), এ / ভি সুইচ, সুরক্ষা ডিভাইস, মিডিয়া কেন্দ্র,এবং গাড়ির বিনোদন ব্যবস্থায়, একাধিক ডিভাইসকে একক অডিও এবং ভিডিও ডিভাইসে রুট করা।
NX9262 অডিও এবং ভিডিও বরাদ্দ প্রসেসিং চিপটি অডিও এবং ভিডিও ইনপুটগুলির একটি সেট সরবরাহ করে, যা কোর প্রসেসরটির মাধ্যমে তিনটি সেট অডিও এবং ভিডিও আউটপুটগুলিতে রুট করা হয়।ইনপুট থেকে আউটপুট রুটিং একটি আই 2 সি সামঞ্জস্যপূর্ণ ডিজিটাল ইন্টারফেসের মাধ্যমে নিয়ন্ত্রিত হয়. প্রতিটি ইনপুট একটি ইন্টিগ্রেটেড clamping বিকল্প সমর্থন করে ভিডিওর টিপ স্তর সিঙ্ক্রোনাইজ করার জন্য আউটপুট সেট করতে 300mV.Alternatively,ইনপুট অভ্যন্তরীণভাবে প্রায় 1 এর সিঙ্ক্রোনাইজেশন ছাড়াই কেন্দ্র সংকেত পক্ষপাতমূলক হতে পারে.25V ((ক্রোম্যাটিকতা, Pb, Pr) । এই ডিসি আউটপুট স্তরগুলি 6 ডিবি লাভ সেটিংয়ের জন্য ব্যবহৃত হয়। একটি উচ্চতর লাভ সেটিং ডিসি আউটপুটের সংশ্লিষ্ট স্তর বাড়িয়ে তুলবে। আই 2 সি এর মাধ্যমে ইনপুট ক্ল্যাম্পিং / বিয়াস মোড নির্বাচন করুন।বিদ্যুৎ খরচ কমানোর জন্য অব্যবহৃত আউটপুট শক্তি হারাতে পারে
বৈশিষ্ট্য
◆অডিও এবং ভিডিও বিতরণ প্রসেসর
◆এসডি (স্ট্যান্ডার্ড ডেফিনিশন), পিএস (প্রগতিশীল স্ক্যানিং) এবং এইচডি (উচ্চ সংজ্ঞা) 1080 আই / 1080 পি ভিডিও সমর্থন করে
◆ইনপুট ক্ল্যাম্পিং এবং বিজোড় সার্কিট
◆এসি কাপলিং বা ডিসি কাপলিং ইনপুট
◆এসি কাপলিং বা ডিসি কাপলিং আউটপুট
◆ডাবল লোড (75 Ω) এবং উচ্চ প্রতিবন্ধকতা অক্ষম আউটপুট ড্রাইভার
◆চারটি ভিডিও চ্যানেল, চারটি বাম এবং ডান চ্যানেল ইনপুট-আউটপুট সুইচ
◆ প্রোগ্রামযোগ্য লাভঃ +6,+7,+8, অথবা+9 ডিবি
◆ আই২সি সামঞ্জস্যপূর্ণ ডিজিটাল ইন্টারফেস, স্ট্যান্ডার্ড মোড
◆ ৫ ভোল্ট একক পাওয়ার সাপ্লাই অপারেশন
